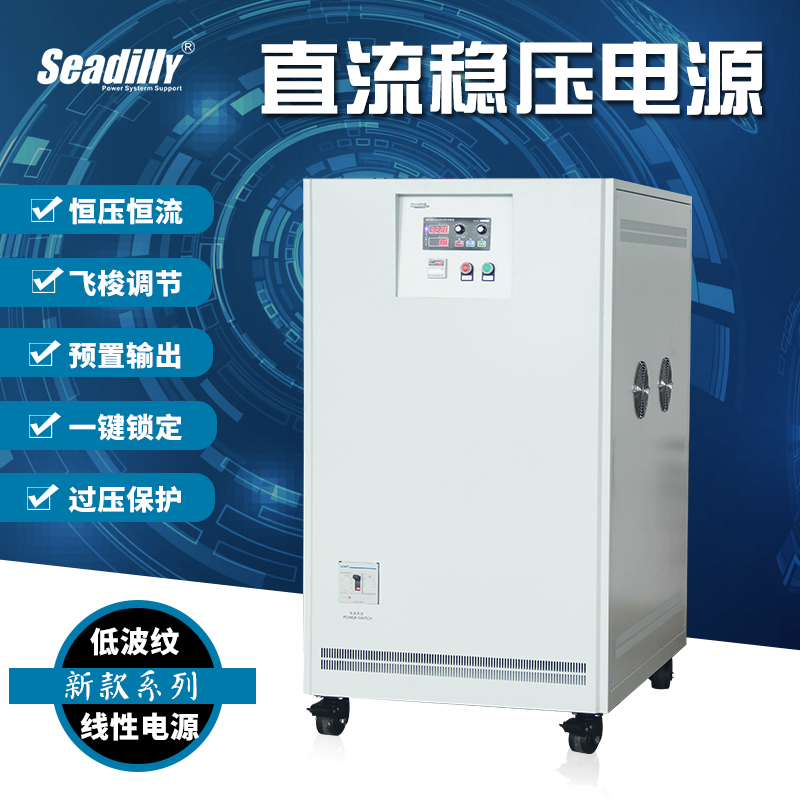

WYJ-線性大功率直流穩壓穩流電源為三相輸入，大功率直流穩壓穩流電源可供電容器、繼電器、電阻器等元器件作老練、測試使用，也可作為熱敏電阻、電機等電子元件實驗測試使用。目前，許多家知名電容器制造廠，電阻器廠等電子元件生產單位及科學院校等研發單位，都采用本系列電源，均獲甚高評價。

◆規格范圍: 近300種規格，輸出電壓0-1000V、輸出電流0-1000A、輸出功率0-100kW之內任選；
◆恒壓恒流: 電壓電流值從零至額定值連續可調，恒壓恒流自動轉換；
◆過壓保護: 電壓保護值0－110%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護；
◆短路保護: 允許短路或短路開機，高壓電源不允許直接短路；
◆過載保護: 電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護；
◆短路報警: 當輸出短路時，電源聲光報警（選配）；
◆輸出顯示: 電壓、電流同時LED數碼管顯示(選配）；

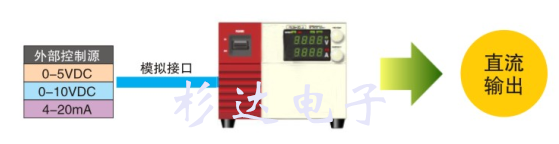

◆模擬信號接口：用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流（選配）。

?

?

?

?

輸入電壓	AC380V±10% ，3φ
輸入頻率	50Hz/60Hz±5%
輸出電壓	恒壓值范圍：0-V額定值,連續可調
輸出電流	恒流值范圍：0-A額定值,連續可調
工作方式	穩壓穩流狀態自動切換
恒壓指示	CV，綠色LED燈指示
恒流指示	CC，紅色LED燈指示
穩壓精度	源效應：≤0.1%額定值
	時漂：≤0.3%額定值
	溫漂：≤0.04%額定值/℃
	負載效應：≤0.3%
穩流精度	源效應：≤0.1%額定值
	時漂：≤1%額定值
	溫漂：≤0.04%額定值/℃
	負載效應：≤0.3%額定值
輸出紋波	穩壓時：≤0.1%額定值+10mV；
	穩流時：≤0.2%額定值+10mA
時飄	≤0.3%額定值
溫飄	≤0.04%額定值/℃
電壓/流設定	十圈電位器（標配）
顯示方式	電壓電流表LED數碼管顯示（標配）；
	電壓表為3位半或4位半LED數碼管顯示；
	電流表為3位半或4位半LED數碼管顯示。
顯示分辨率	電壓表0.1V，電流表0.1A???（不同規格電源顯示精度可能不一樣）
	LED：電壓表0.1-1V 電流表0.01-1A(注：不同規格電源顯示精度可能不一樣)
顯示誤差	≤±1%±1個字（計量范圍5%~50%額定值）
	≤±0.5%±1個字（計量范圍50%~100%額定值）
過壓保護	十圈電位器預設過壓保護值
輸出極性	正極(+) / 負極(-)
智能化控制功能	外控：由機器外部輸入模擬信號控制電壓電流的輸出，如外部輸入的標準0-5V、10V、4-20mA信號。（選配）
短路保護	允許短路，不允許高壓直接短路
保護方式	過壓、過流、過溫、缺相自動保護
轉換效率	≥90%
冷卻系統	風扇強制制冷
工作方式	長期滿負荷連續工作
絕緣電阻	≥20MΩ
耐壓強度	1500V?60S
環境條件	溫度-20℃-+45℃　濕度≤80%

輸出電流 0～15V系列 0～30V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～300A WYJ-15300 4500W 460×680×1305 WYJ-30300 9000W 460×680×1305 0～500A WYJ-15500 7500W 640×740×1305 WYJ-30500 15000W 640×740×1305 ? 輸出電流 0～50V系列 0～60V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～200A WYJ-50200 10000W 460×680×1305 WYJ-60200 12000W 460×680×1305 0～300A WYJ-50300 15000W 460×680×1305 WYJ-60300 18000W 460×680×1305 0～500A WYJ-50500 25000W 640×740×1305 WYJ-60500 30000W 640×740×1305 ? 輸出電流 0～100V系列 0～120V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～200A WYJ-100200 20000W 460×680×1305 WYJ-120200 24000W 460×680×1305 0～300A WYJ-100300 30000W 640×740×1305 WYJ-120300 36000W 640×740×1305 ? 輸出電流 0～150V系列 0～200V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～100A WYJ-150100 15000W 403×630×955 WYJ-200100 20000W 460×680×1305 0～150A WYJ-150150 22500W 460×680×1305 WYJ-200150 30000W 460×680×1305 ??

輸出電流 0～300V系列 0～500V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～50A WYJ-30050 15000W 403×630×955 WYJ-50050 25000W 460×680×1305 0～100A WYJ-300100 30000W 460×680×1305 WYJ-500100 50000W 640×740×1305 ? 輸出 電流 0～600V系列 輸出 電流 0～1000V系列 規格型號 / 功率 尺寸(mm) 規格型號 / 功率 尺寸(mm) 0～50A WYJ-60050 3KW 460×680×1305 0～10A WYJ-100010 1KW 403×630×955 ? 【注釋1】以上機器尺寸為寬×深×高mm。 【注釋2】輸出電壓及電流可根據要求定做。

◆鋁箔、導針化成、腐蝕，鉭電解賦能（實驗室用）、電解電容器老練；
◆直流電機檢測、老化；電動車電機檢測、老化；
◆電阻器、繼電器、斷路器、電動工具、直流音響、馬達等電子器件檢測、老化，例行試驗；
◆汽車電容的老化測試；
◆整機老化測試、逆變器的老化測試；
◆各種燈絲、鎢絲、鉭絲老化測試；
◆各種直流加速器、回旋加速器供電；
◆其它一切需要使用直流電源的場合。
